SiLM5142S

具有 CAN FD 和故障保护功能的隔离 CAN 收发器

样片申请

SiLM5142S_Datasheet

产品概述

产品特性

安规认证

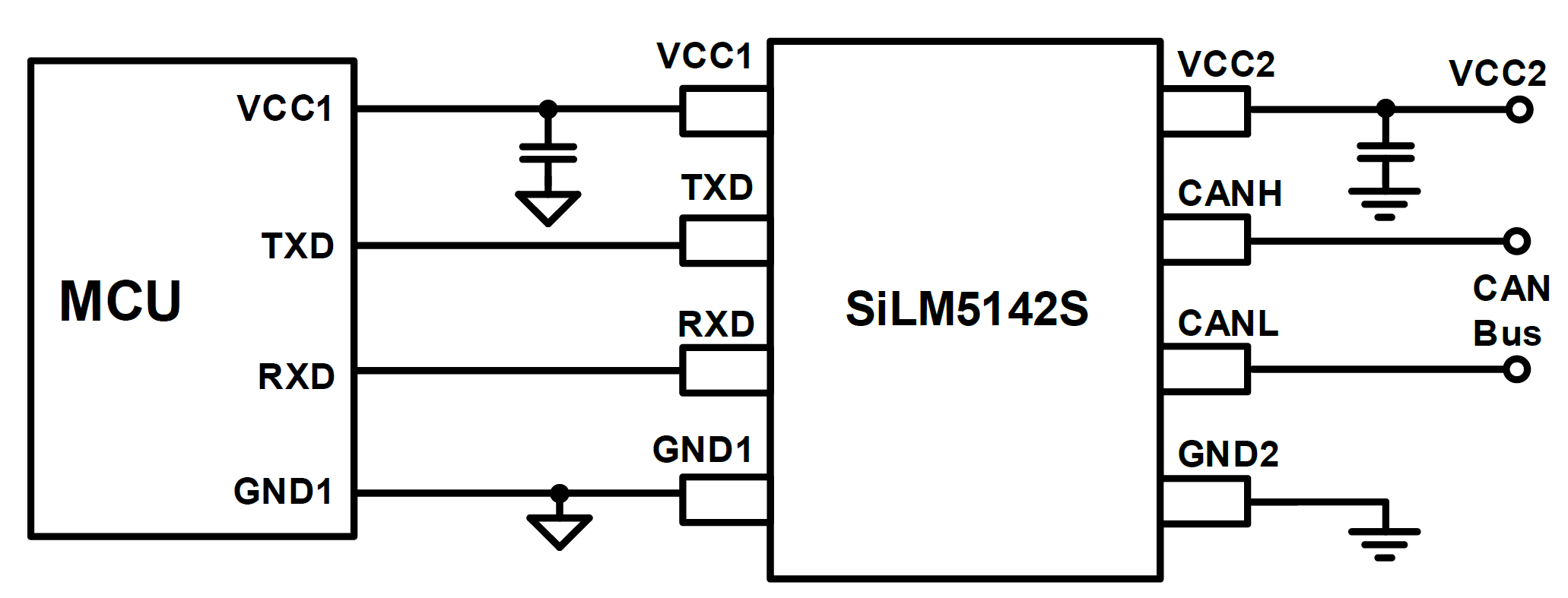

典型应用图

产品概述

SiLM5142S是带电气隔离的高速控制器局域网收发器，符合ISO11898-2:2016规范要求。SiLM5142S器件支持经典CAN和最高5Mbps速率的CAN FD网络。 SiLM5142S有多种保护和诊断功能，包含过温关断、TXD显性超时、电源欠压检测和总线电压高于±65V时故障保护。SiLM5142S支持SOP8W封装。

产品特性

满足ISO 11898-2:2016要求

支持经典CAN和最高达5Mbps性能的优化CAN FD

150ns的低传输延时

接收器在正常模式下的共模输入电压支持：±30V

集成多种保护功能：
- 总线电压高于±65V故障保护
- 欠压保护
- TXD显性超时
- 过温关断保护

CMTI：±100kV/us (最小值)

VCC1电源电压范围：2.25V to 5.5V

VCC2电源电压范围：4.5V to 5.5V

工作结温范围, TJ: –40°C to +150°

多种封装可选：
- SOP8(SiLM5144S)
- SOP8W(SiLM5142/50S)
- SOP8W(SiLM5142/50S)
- SMP8(SiLM5150S)

安规认证
