    SiLM104x/SiLM105xS系列
    具有 CAN FD 和故障保护功能的 CAN 收发器
    样片申请
    SiLM104xS Datasheet SiLM105xS Datasheet
    产品概述
    产品特性
    安规认证

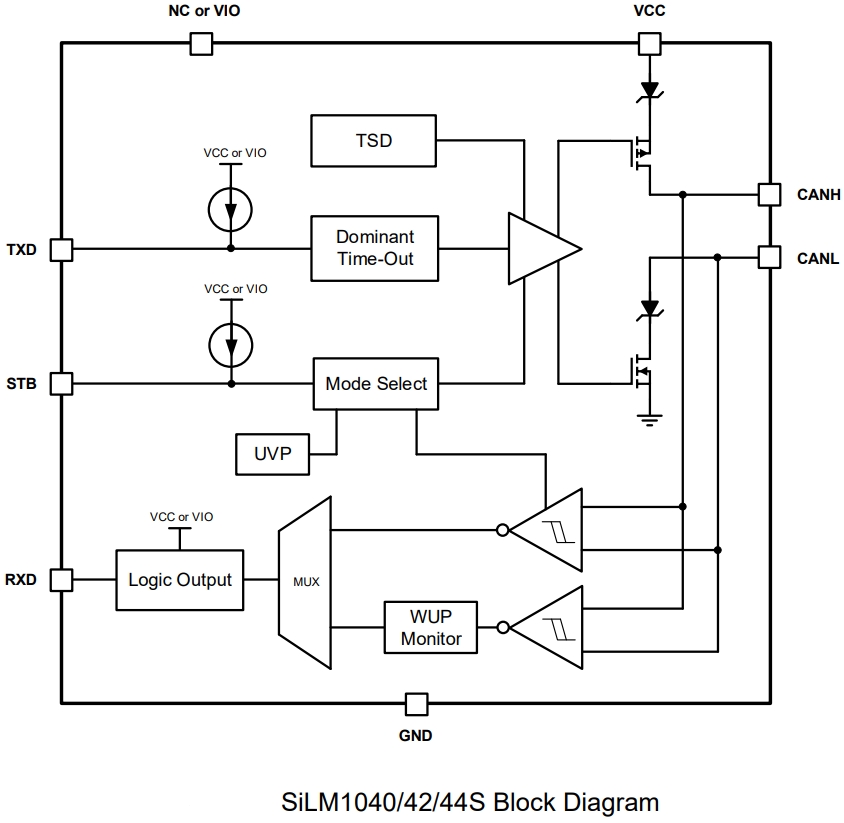

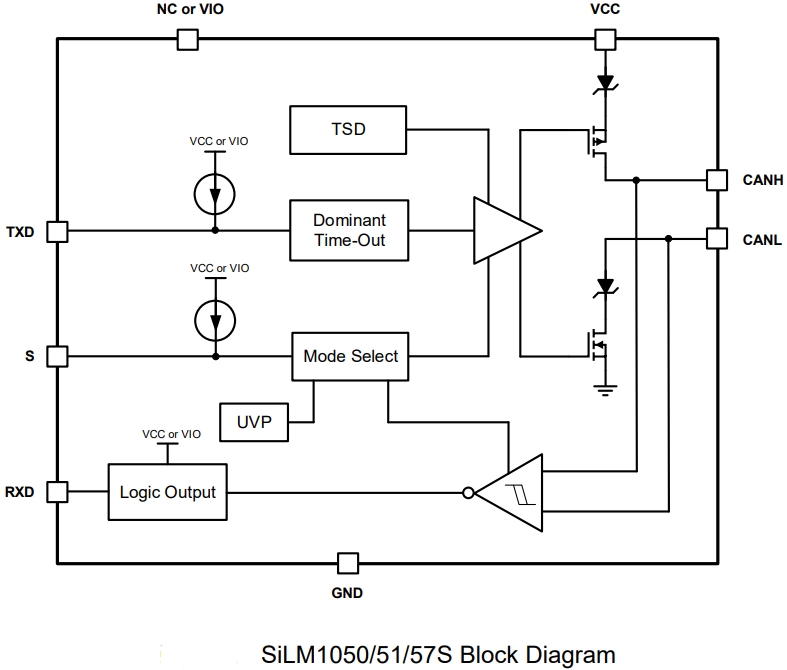

    典型应用图
    产品概述

    SiLM104x/SiLM105xS系列是高速控制器局域网收发器，符合ISO11898-2:2016规范要求。SiLM104x/5xS器件支持经典CAN和最高5Mbps速率的CAN FD网络。SiLM104x/5xS是通过VIO进行内部逻辑转换，允许IO直接连1.8V、2.5V、3.3V或者5V电压。SiLM104xS收发器在低功耗待机模式下支持ISO 11898-2:2016定义的唤醒模式进行远程唤醒。SiLM104x/5xS有多种保护和诊断功能，包含过温关断、TXD显性超时、电源欠压检测和总线电压高于±65V时故障保护。

    产品特性

    支持经典CAN和满足2Mbps,5Mbps性能的优化CAN FD

    IO端口电压范围：1.7V到5.5V

    接收器在正常模式下的共模输入电压支持：±30V

    接收器在待机模式下的共模输入电压支持：±12V

    未上电行为优化：
     - 总线和输入引脚在空载状态时为高阻态
     - 支持热插拔: 开机/关机时总线和RXD输出无毛刺

    集成多种保护功能：
     - 总线电压高于±65V故障保护  - 欠压保护
     - TXD显性超时  - 过温关断保护

    低功耗模式可选：
     - 低功耗待机模式(SiLM104xS)  - 安静模式(SiLM105xS)

    安规认证
    典型应用图




    产品参数表

    展开过滤器
    Part Number Supply voltage (V) Bus Fault Voltage (V) With VIO Pin Low Power Mode TTL/CMOS Data Rate(Mbps) Max Package Group Operating Temp （C） Packing/QTY
    SiLM1040SCA-DG4.5~5.5-65 ~ 65YStandbyCMOS8SOP8-40 ~ 125Reel/2500
    SiLM1042SCA-DG4.5~5.5-65 ~ 65-StandbyTTL8SOP8-40 ~ 125Reel/3000
    SiLM1044SCA-DG4.5~5.5-65 ~ 65-StandbyCMOS8SOP8-40 ~ 125Reel/2500
    SiLM1050SCA-DG4.5~5.5-65 ~ 65YSilentCMOS8SOP8-40 ~ 125Reel/2500
    SiLM1051SCA-DG4.5~5.5-65 ~ 65-SilentTTL8SOP8-40 ~ 125Reel/2500
    SiLM1057SCA-DG4.5~5.5-65 ~ 65-SilentCMOS8SOP8-40 ~ 125Reel/2500
    应用案例
